土木学会指針に準拠した、PC鋼より線の各素線間までエポキシ樹脂を充填した耐久性の高い引張り材＝付着型ECFストランドを使用し、簡素な構造でありながら水密性を高め高耐久性を実現しました。
EHD【Epoxy High Durable】とは、エポキシ高耐久性を意味します。
国土交通省新技術情報システム
旧NETIS登録番号 No. KT-040039-V
概要
EHDアンカーの特長
EHDアンカーの特長は部材数を削減し高められた施工性と、シース境界部を堅牢に構成することによって長期間安定した水密性（1.0MPa）と100年以上の恒久性を有するその構造です。さらに供用後の維持管理の容易性を考慮して最大級のアンカー力調整長をもたせ、アンカー頭部を可視化構造とすることで目視点検管理の簡便化を図っています。
部材詳細

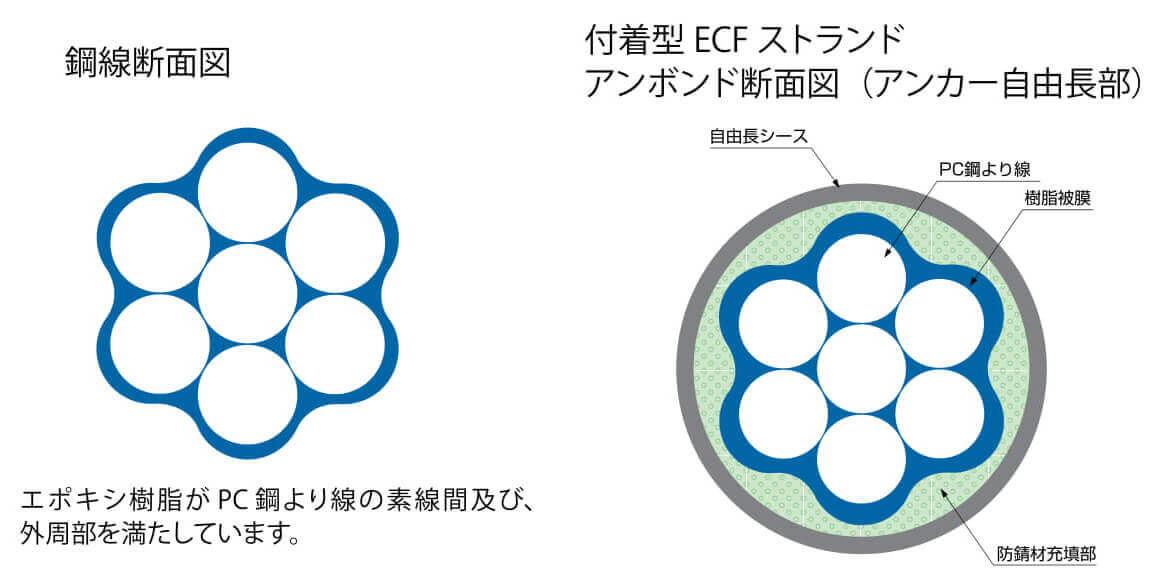

付着型ECFストランド
ECFストランド（内部充てん型エポキシ樹脂被覆PC鋼より線）とは、高品質エポキシ樹脂でPC鋼より線表面を被覆し、かつ各素線間の隙間部を充てんした100年耐久性の高耐食性ストランドです。
また、セメントミルクとの付着力を高めるために、表面に珪砂を付着させています。(ECFストランドの膜厚に関する規定は土木学会基準（案）JSCE-E 141-2010によるものです。)
| 項目 | 内容 |
|---|---|
| 耐水性 | ASTM G-20-77に準ずる 蒸留水20±1℃ 45日間浸漬 塗膜に異常を認めない |
| 耐薬品性 ●3M-CaCl2 ●3M-NaOH ●飽和Ca(OH)2 |
ASTM G-20-77に準ずる 各溶液20±1℃ 45日間浸漬 塗膜に異常を認めない |
| 適応電圧抵抗性 | ASTM G-8に準ずる 塗膜に異常を認めない |
| 衝撃試験 | ASTM G-14-72に準ずる 塗膜に異常を認めない |
| 塩水噴霧試験 | ASTM B-117-73に準ずる 3000間後塗膜に異常を認めない 但し破断荷重の70％の緊張下 |
水密性構造 ―水密性の確認試験―

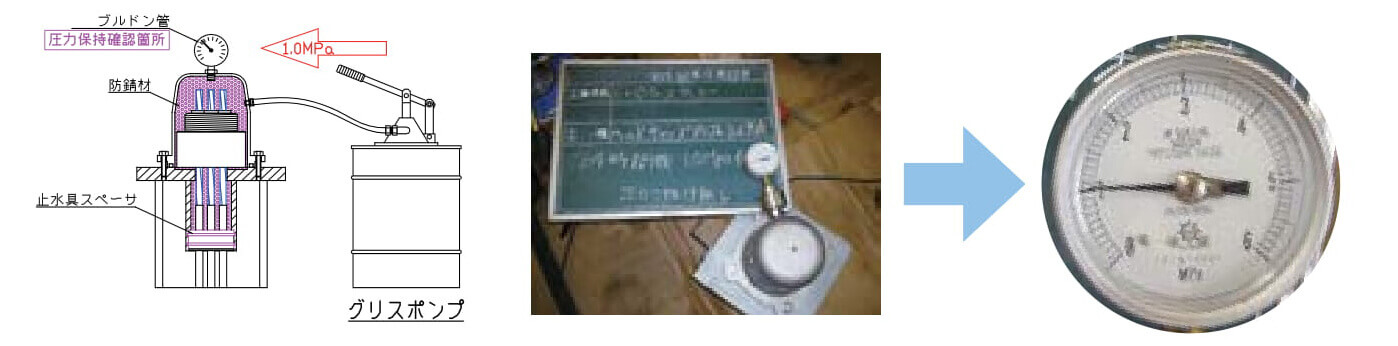

アンカー頭部に1.0MPaの圧力をかけて、防錆材の漏れの有無を確認しました。その結果外面からの防錆材漏れはなく、アンカーの頭部は1.0MPaの水密性を有していることが確認されました。
アンカー頭部背面の水密性を確認するために、アンカー頭部背面に外部から水圧をかけて漏水の有無を確認しました。アンカーの頭部背面は、1.0MPaの水圧が負荷された状態でも水密性を有していることが確認されました。

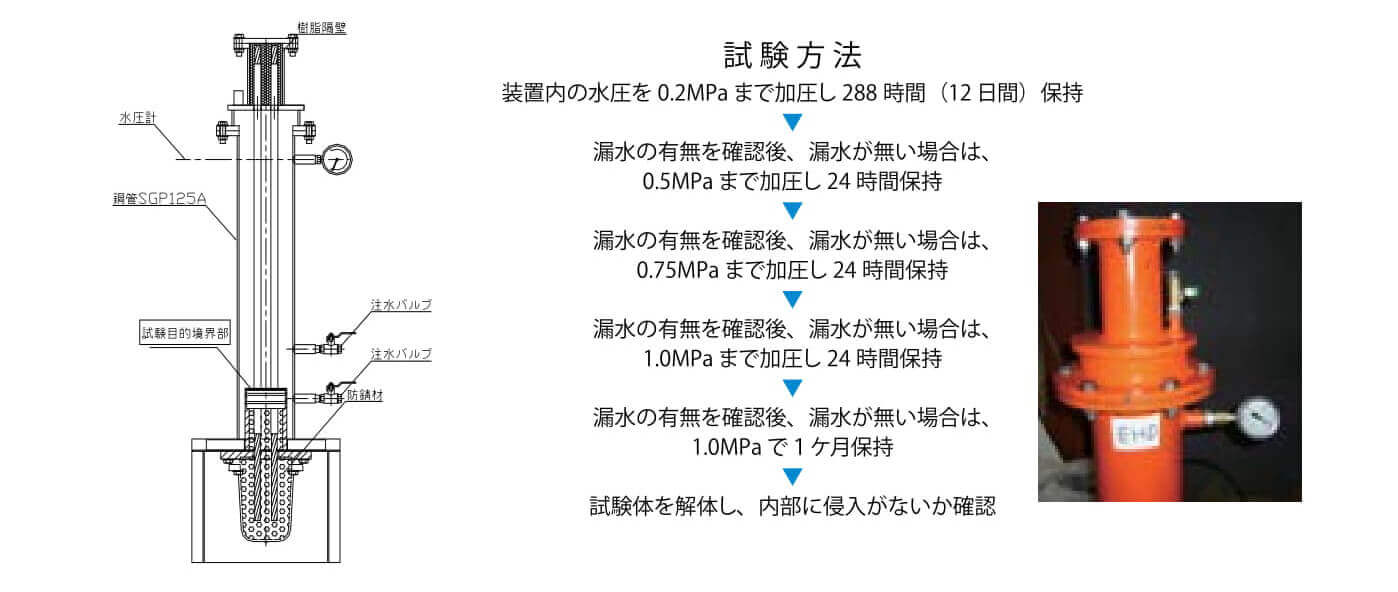

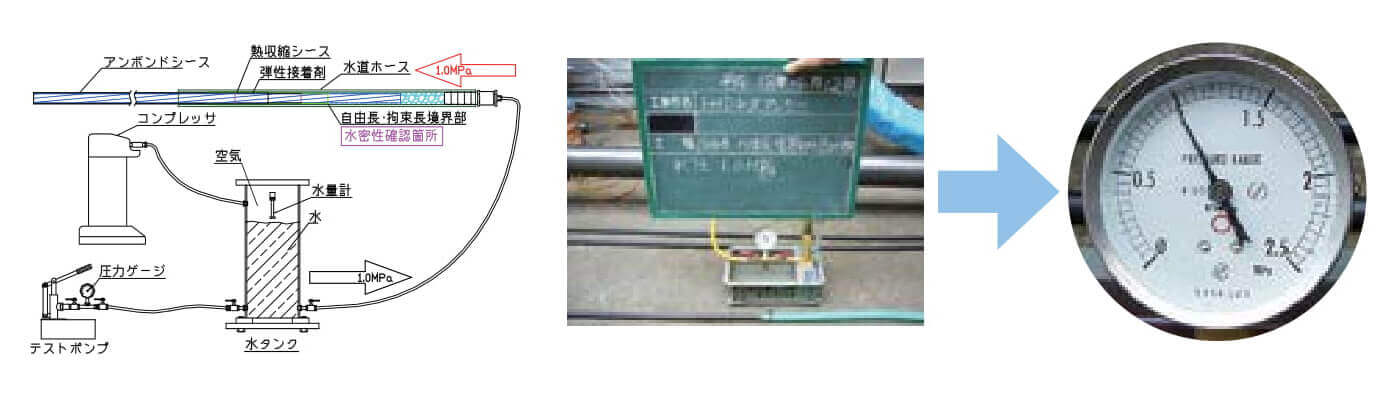

自由長とアンカー体の境界部の水密性を確認するために、自由長シース側から水圧をかけ、水圧の低下や外部への漏水がないことを確認しました。
規格表
Φ12.7
| 規格 | 削孔径 (mm) |
アンカーヘッド | 鋼線断面積 (mm) |
鋼線単位重量 (kg/m) |
引張り荷重 (kN) |
降伏荷重 (kN) |
設計荷重 (kN) |
|---|---|---|---|---|---|---|---|
| EHD5-2 | Φ90 | 5-2用 | 197.4 | 1.548 | 366.0 | 312.0 | 219.6 |
| EHD5-3 | 5-3用 | 296.1 | 2.322 | 549.0 | 468.0 | 329.4 | |
| EHD5-4 | 5-4用 | 394.8 | 3.096 | 732.0 | 624.0 | 439.2 | |
| EHD5-5 | 5-7用 | 493.6 | 3.870 | 915.0 | 780.0 | 549.0 | |
| EHD5-6 | Φ115 | 592.3 | 4.644 | 1098.0 | 936.0 | 658.8 | |
| EHD5-7 | 691.0 | 5.418 | 1281.0 | 1092.0 | 768.6 | ||
| EHD5-8 | 5-9用 | 789.7 | 6.192 | 1464.0 | 1248.0 | 878.4 | |
| EHD5-9 | Φ135 | 888.4 | 6.966 | 1647.0 | 1404.0 | 988.4 | |
| EHD5-10 | 5-12用 | 987.1 | 7.740 | 1830.0 | 1560.0 | 1098.0 | |
| EHD5-11 | 1085.8 | 8.514 | 2013.0 | 1716.0 | 1207.8 | ||
| EHD5-12 | 1184.5 | 9.288 | 2196.0 | 1872.0 | 1317.6 |
Φ15.2
| 規格 | 削孔径 (mm) |
アンカーヘッド | 鋼線断面積 (mm) |
鋼線単位重量 (kg/m) |
引張り荷重 (kN) |
降伏荷重 (kN) |
設計荷重 (kN) |
|---|---|---|---|---|---|---|---|
| EHD6-2 | Φ135 | 6-7用 | 277.4 | 2.202 | 522.0 | 444.0 | 313.2 |
| EHD6-3 | 416.1 | 3.303 | 783.0 | 666.0 | 469.8 | ||
| EHD6-4 | 554.8 | 4.404 | 1044.0 | 888.0 | 626.4 | ||
| EHD6-5 | 693.5 | 5.505 | 1305.0 | 1110.0 | 783.0 | ||
| EHD6-6 | 832.2 | 6.606 | 1566.0 | 1332.0 | 939.6 | ||
| EHD6-7 | 970.9 | 7.707 | 1827.0 | 1554.0 | 1096.2 | ||
| EHD6-8 | Φ165 | 6-12用 | 1109.6 | 8.808 | 2088.0 | 1776.0 | 1252.8 |
| EHD6-9 | 1248.3 | 9.909 | 2349.0 | 1998.0 | 1409.4 | ||
| EHD6-10 | 1387.0 | 11.010 | 2610.0 | 2220.0 | 1566.0 | ||
| EHD6-11 | 1525.7 | 12.111 | 2871.0 | 2442.0 | 1722.6 | ||
| EHD6-12 | 1664.4 | 13.212 | 3132.0 | 2664.0 | 1879.2 | ||
| EHD6-13 | 6-19用 | 1803.1 | 14.313 | 3393.0 | 2886.0 | 2035.8 | |
| EHD6-14 | 1941.8 | 15.414 | 3654.0 | 3108.0 | 2192.4 | ||
| EHD6-15 | 2080.5 | 16.515 | 3915.0 | 3330.0 | 2349.0 | ||
| EHD6-16 | 2219.2 | 17.616 | 4176.0 | 3552.0 | 2505.6 | ||
| EHD6-17 | Φ216 | 2357.9 | 18.717 | 4437.0 | 3774.0 | 2662.2 | |
| EHD6-18 | 2496.6 | 19.818 | 4698.0 | 3996.0 | 2818.8 | ||
| EHD6-19 | 2635.3 | 20.919 | 4959.0 | 4218.0 | 2975.4 |

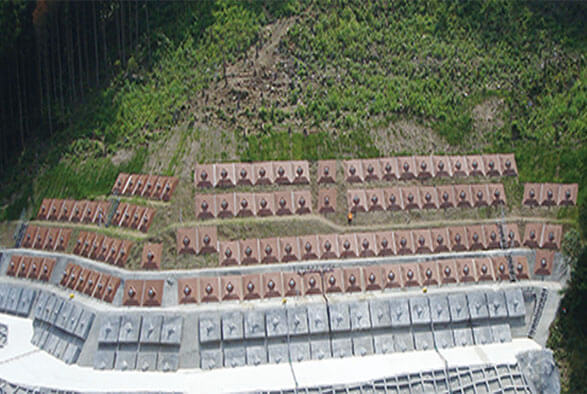

現場施工例

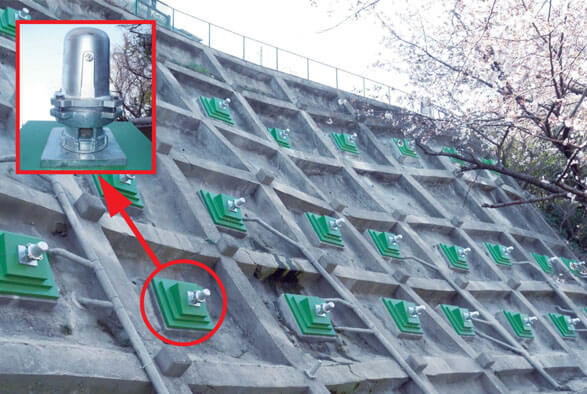

EHDアンカーの施工例

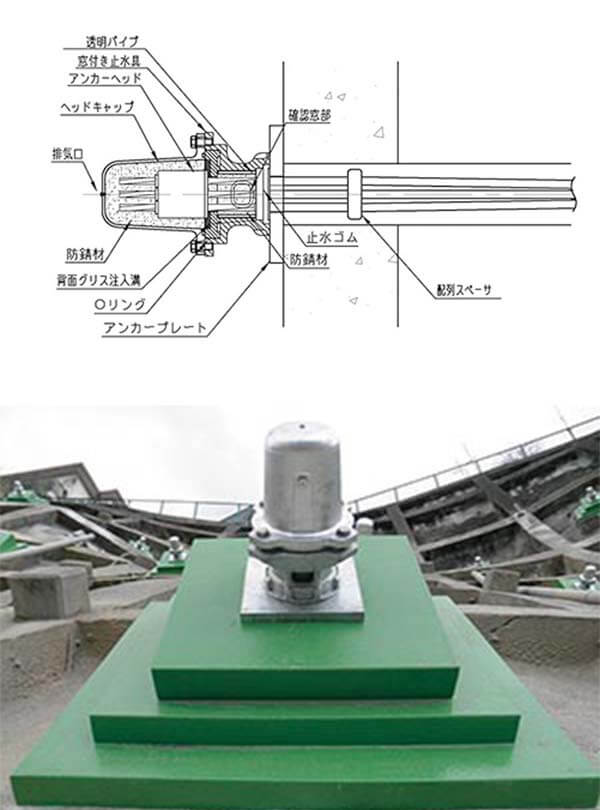

窓付止水具ver.施工例

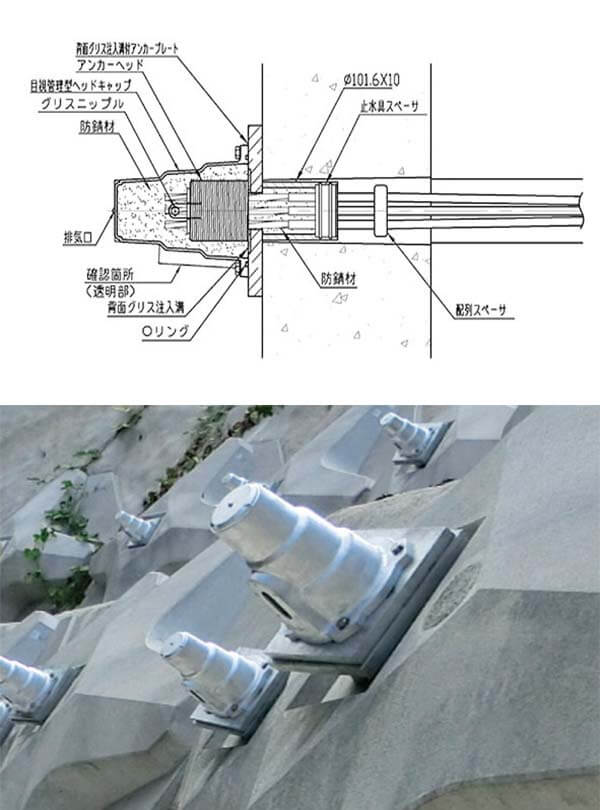

目視管理型頭部キャップver.施工例

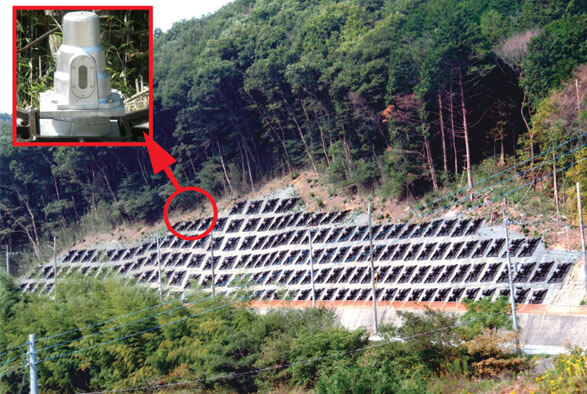

EHD5-8 + FFU受圧板

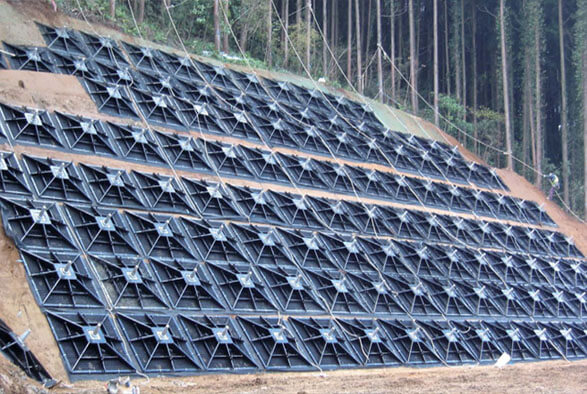

EHD5-4 + アンカーパネルAP-3-550
