グラウンドアンカー用パッカーは様々な用途・アンカー部位に対応します。


グラウンドアンカー用パッカーの種類

6種類のバリエーションがあり、それぞれ使用される用途と箇所が異なります。

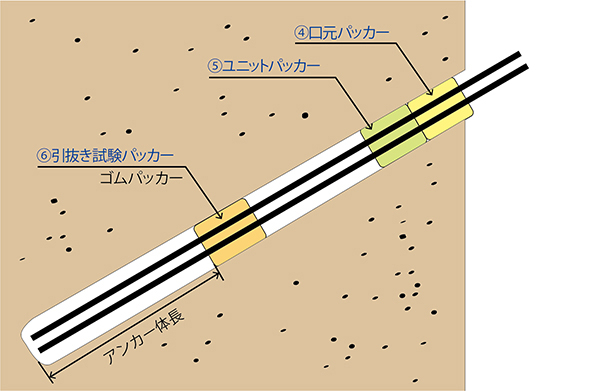

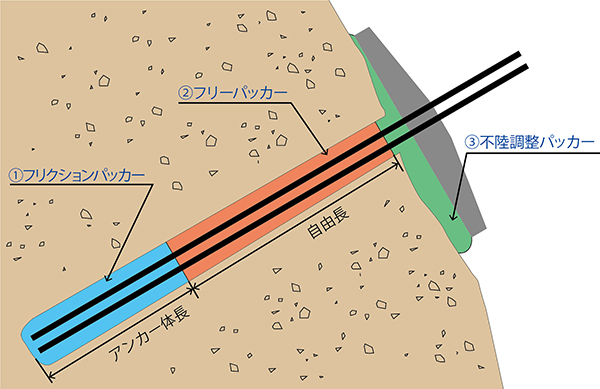

使用箇所・用途 1
使用箇所・用途 2

アンカー体部のグラウト逸走防止

自由長部のグラウト漏出防止

独立受圧板の設置における背面の不陸調整

被圧水が存在する現場の孔口止水

施工状況に応じて取付箇所が自由な孔内隔壁用パッカー

引抜き試験を対象としたアンカー体部と自由長部の境界の仕切り用


フリクションパッカー

概要

環境に配慮しつつ亀裂の多い岩盤に確実に定着します。

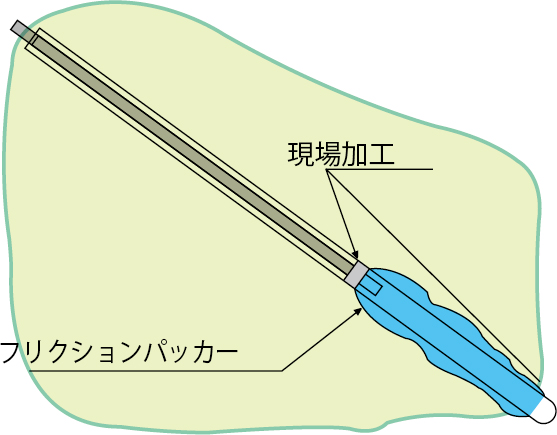

フリクションパッカー

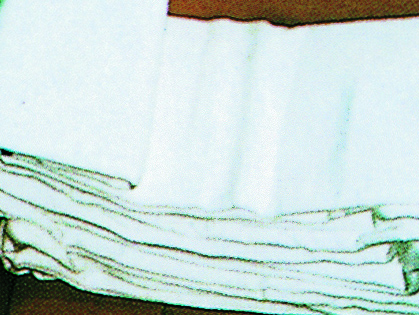

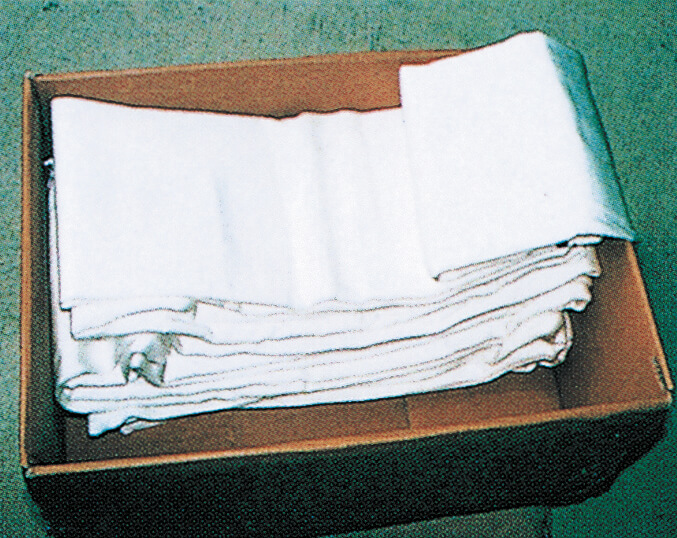

フリクションパッカー荷姿
1

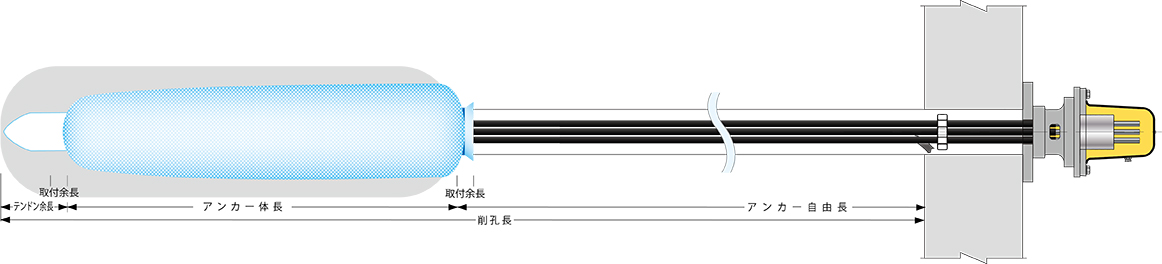

アンカー体の全体を覆い、亀裂岩盤へのグラウトの逸走を防ぎます。

2

強度・耐食性・耐薬品性に優れ、摩擦や摩耗に強いポリプロピレン繊維を使用しています。

3

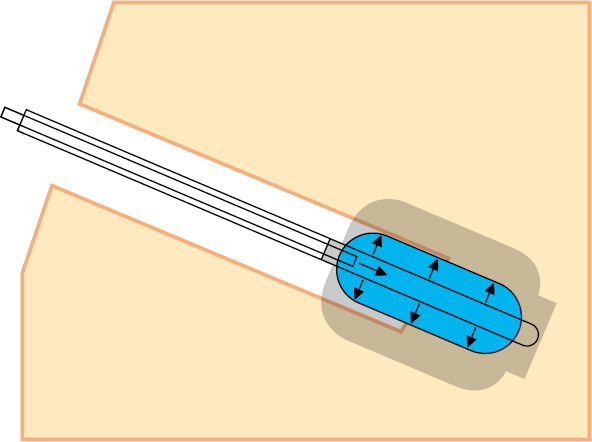

ニット・パイル目効果により、グラウト漏出とともに、加圧限定注入が可能です。


特徴

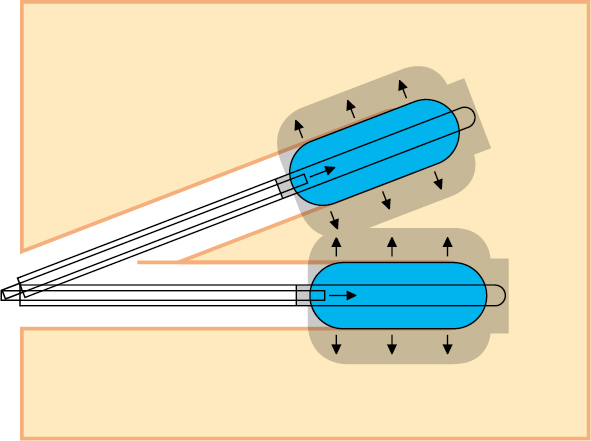

限定注入
限定注入
◆亀裂の多い岩盤に対応します。
◆グラウト材のロスが極めて少なく経済的です。
◆周辺地盤を汚染せず、環境に配慮しています。
確実な定着
確実な定着

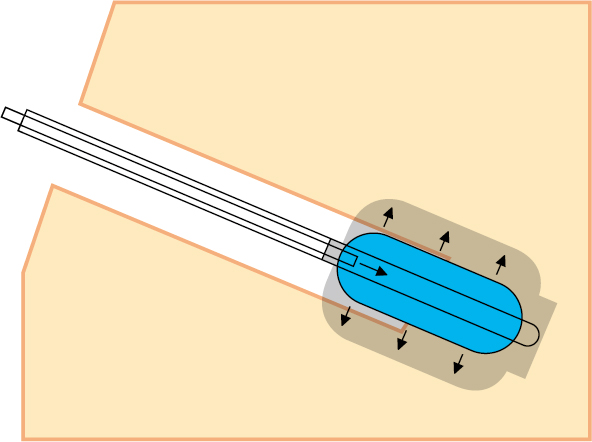

◆漏出したグラウトが付着力を確保します。
◆加圧注入で岩盤に密着します。
◆脱水高価で高品質なアンカー体を造成します。

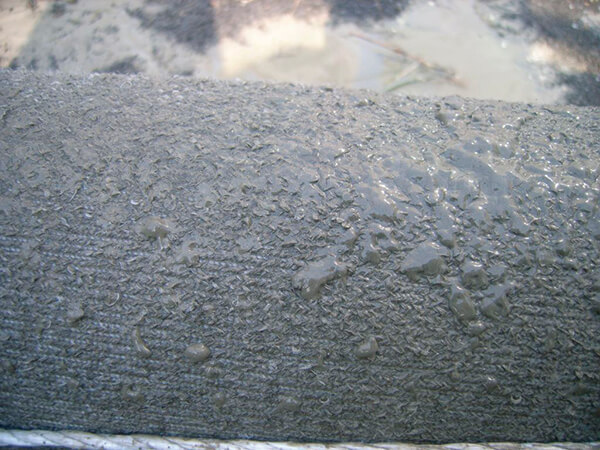

グラウト充填時のパッカー表面
グラウト充填時のパッカー表面
表面から漏出するグラウトと付着力の確保
優れた耐久性
優れた耐久性
耐酸・耐アルカリ性に優れたポリプロピレン繊維を使用しています。
幅広い用途
幅広い用途
◆上向き・水平アンカーにも適用が可能です。
◆各種アンカー工法に対応可能です。
容易な施工管理
容易な施工管理
◆シンプルな構造・少ない部材のため組み立て加工が容易です。
◆グラウト注入量・注入圧で施工管理を行います。

性能

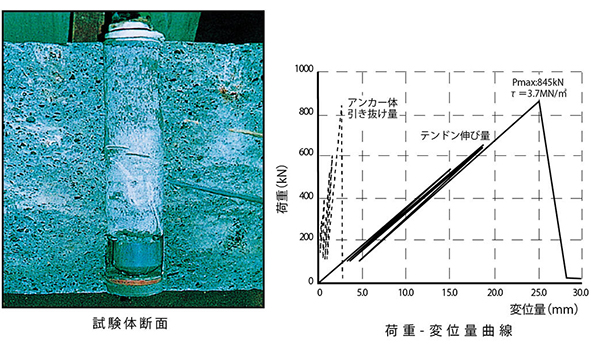

引抜き試験

フリクションパッカーを使用しても、グラウトと地山境界の摩擦抵抗は同じ耐力を示します。

引抜き試験

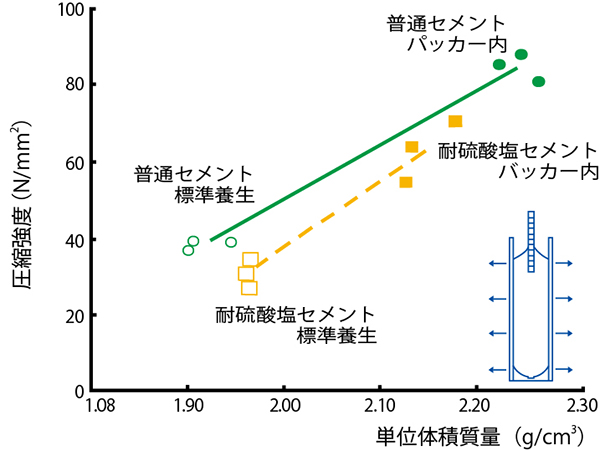

脱水効果

フリクションパッカーの使用により、グラウトの高い強度が得られます。

脱水効果

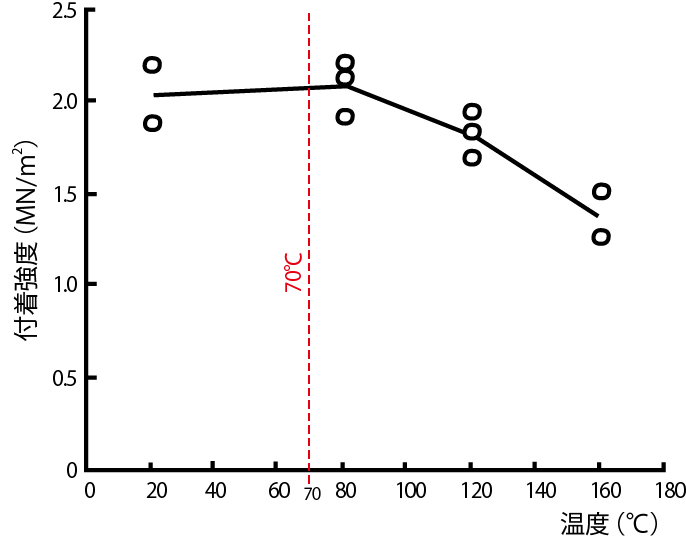

耐熱性

セメントの硬化時温度は最大70℃程度ですが、パッカーは付着強度を十分に保持できます。

耐熱性

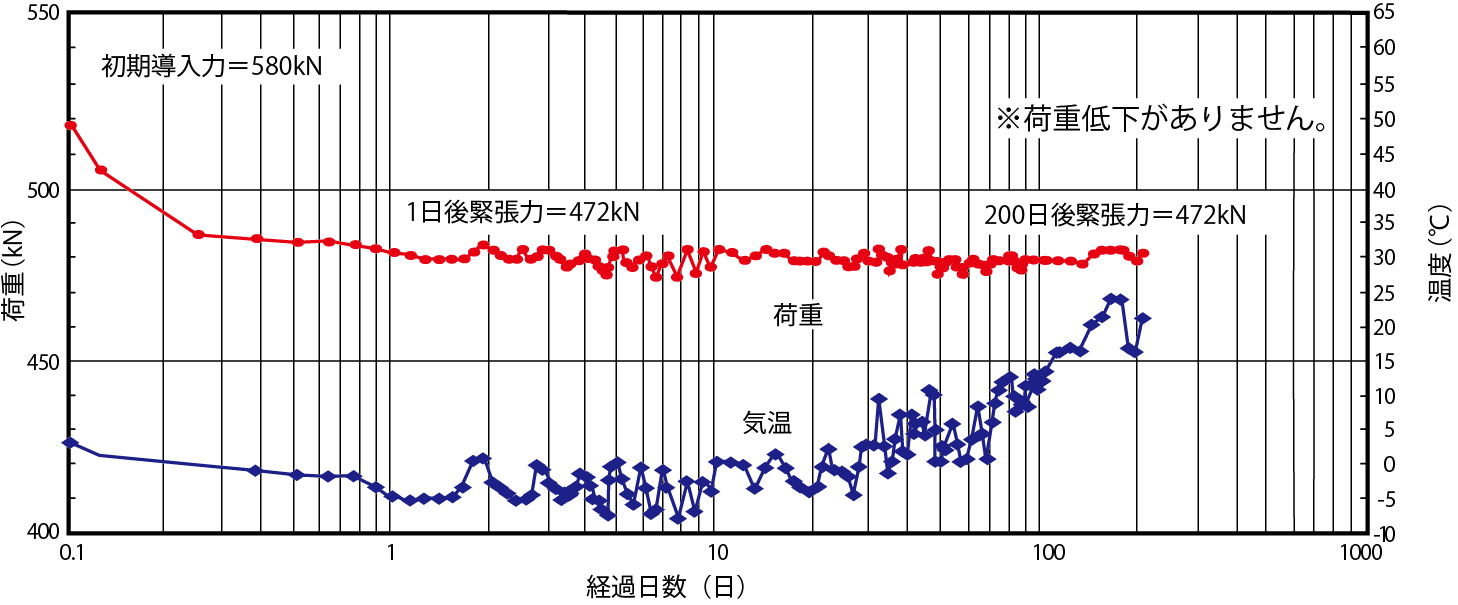

定着荷重長期測定

アンカー力を長期間保持できます。

定着荷重長期測定

※施工事例や詳細については、カタログでもご紹介しておりますので併せて御覧ください。

フリーパッカー

概要

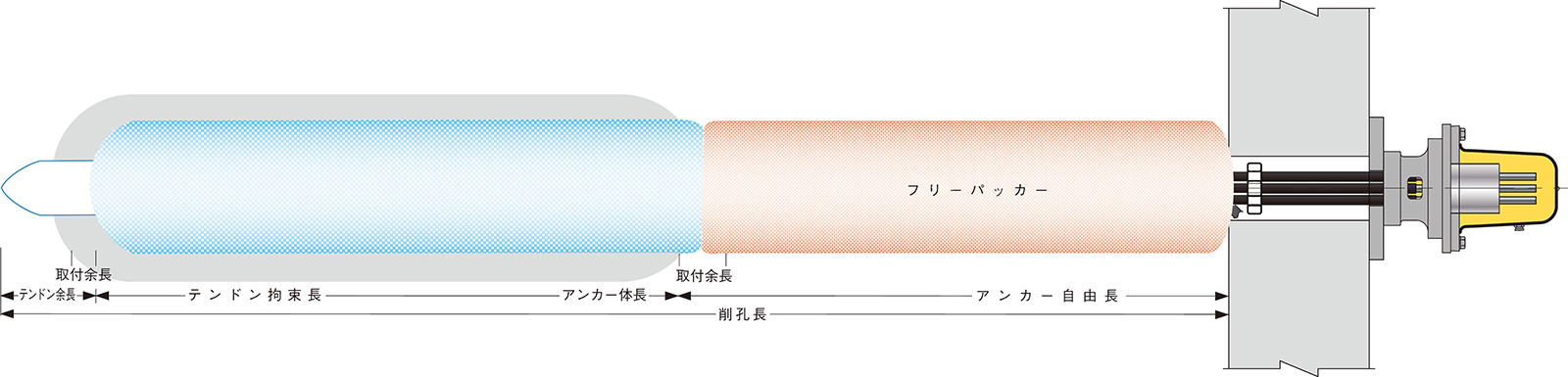

フリーパッカーは自由長のグラウトを漏らさないことから、環境汚染防止などが必要な場合に使用します。

フリーパッカー

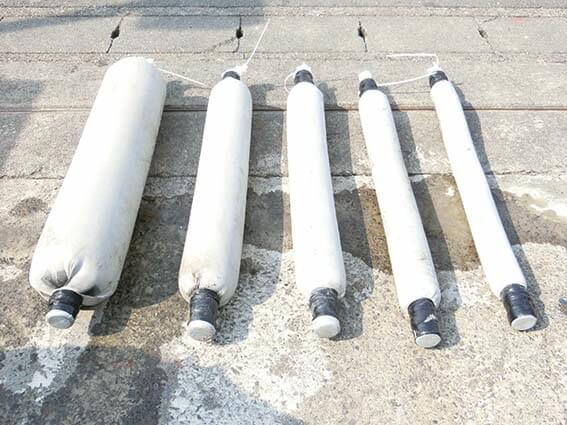

フリーパッカー 各サイズ

フリーパッカー 各サイズ

基本性能

型式 折り巾  編み径 (Ø)  適用削孔径 (Ø)
PA-140 140mm 95 65
PA-170 170mm 115 90
PA-200 200mm 133 115
PA-240 240mm 160 135
PA-350 350mm 235 165

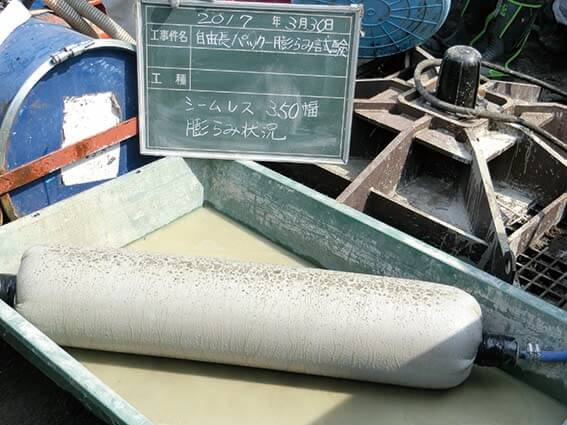

※膨らみ径は加圧注入0.2MPaでの値です

※標準径以外のサイズの製作についてはご相談ください。

フリーパッカー 各サイズ

フリーパッカー仕様

形状 材料
筒状シームレス ポリエステル


不陸調整パッカー

概要

独立受圧板の設置における背面の不陸調整

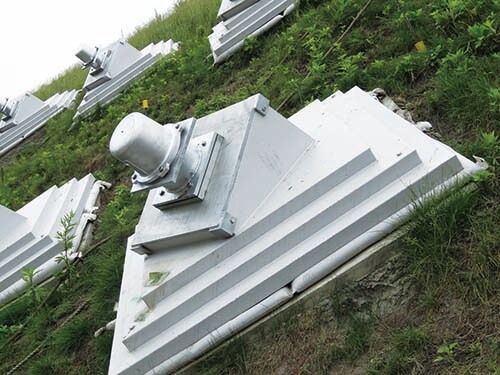

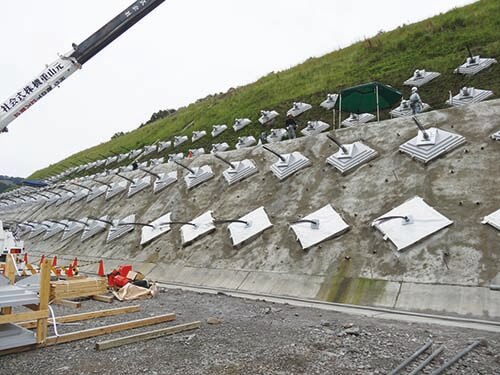

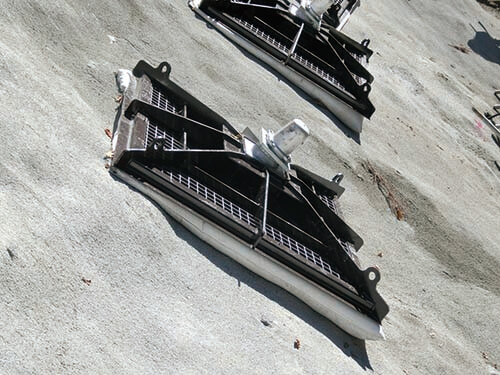

不陸調整パッカー 施工例
不陸調整パッカー 施工例
不陸調整パッカー 施工例

不陸調整パッカー仕様

品名 品番 素材
土木シート T-300相当 ポリエステル

※現場に合わせて各種製作いたします。


口元パッカー

概要

被圧水が存在する現場の孔口止水

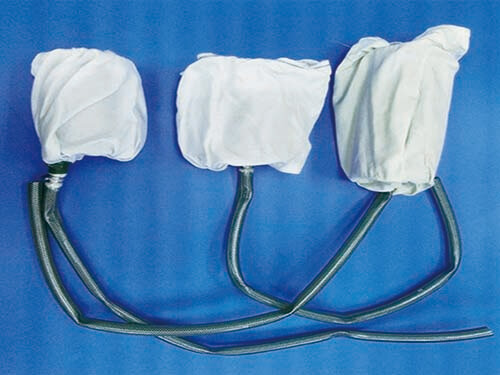

口元パッカー

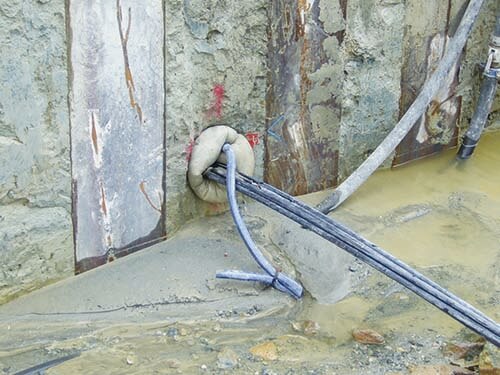

口元パッカー 施工例

口元パッカー仕様

品名 適用削孔径
ø
膨らみ径
ø

折幅×長さ
芯材
外径×内径×長さ
注入ホース
(プラネット)
外径×内径×長さ
口元-4S 115 133 200×300 114×107×200 24×18×1000
口元-4 115 133 200×400 114×107×300
口元-5S 135-165 235 350×300 131.6×125×200
口元-5 135-165 235 350×400 131.6×125×300

ユニットパッカー

概要

施工状況に応じて取付箇所が自由な孔内隔壁用パッカー

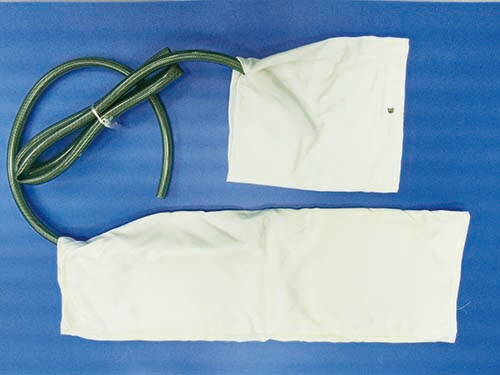

ユニットパッカー

ユニットパッカー仕様

品名 適用削孔径
ø
膨らみ径
ø

折幅×長さ
注入ホース
(プラネット)
外径×内径×長さ
U3 90 117 170×400 24×18×1000
U4 115 133 200×400
U5 135 160 240×400
U6 146-165 235 350×400

※膨らみ径(ø97-ø290)と長さの特注品も生産可能です。


引抜き試験パッカー

概要

引抜き試験を対象にアンカー体と自由長部の境界仕切りを行うパッカーです。

引抜き試験パッカーは、鋼管・ゴム・布で構成されており、アンカー体と自由長の境界部に取り付け水で膨らませることで、確実な縁切りを行います。

引抜き試験の引抜き力に影響を与えない構造です。

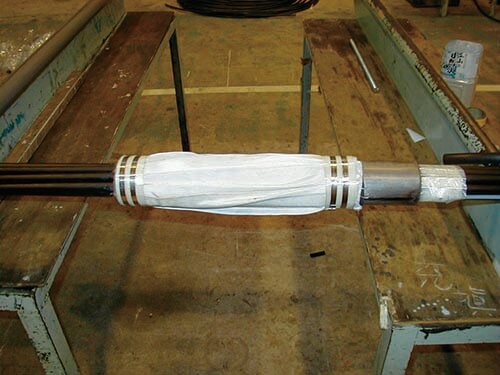

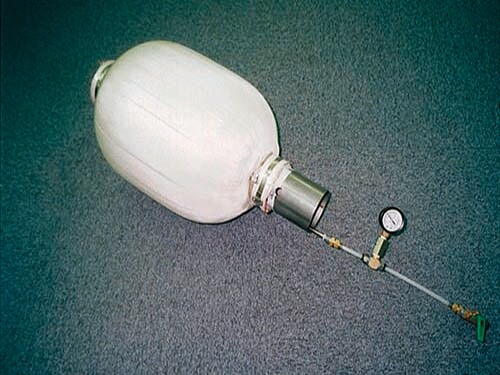

引抜き試験パッカー
引抜き試験パッカー

引抜き試験パッカー(ゴムパッカー)仕様

品名 適用削孔径
ø
注入ホース(別売)
外径×内径
4インチ 115 6×4
5インチ 135
6インチ 165

※引抜き試験パッカーは水で膨らませます。送水用ポンプが付属します。
