KJS工法はあらゆる構造物に適用することが可能な、くさび定着方式の画期的な緊張・定着工法です。


概要

KJS定着緊張システムの特長

KJS定着緊張システム

KJS定着緊張システムとはジャッキ本体だけではなく、工法と(後述の)DPHを含めたシステム総称です。


KJS工法は自然斜面・掘削断面・山留・擁壁補強・橋台や橋脚の安定など、あらゆる構造物に適用することが可能であり、従来の工法の短所を解決したくさび定着方式の画期的な緊張・定着工法です。

緊張作業と
定着作業の連続

従来、緊張試験と定着という別々であった行程を一連の作業として実施することができます。

シャッター板による
過緊張とサイクル試験

シャッター板を採用することにより、これまで困難であった過緊張・サイクル試験及び耐力の全数確認を実施することが可能になりました。

緊張と定着作業の
容易性

シャッター板により、すべてのアンカーについて定着くさびをセットしたままで自由に、かつ容易に過緊張及び除荷重することが可能です。

ジャッキストローク
不足問題の解決

ジャッキストロークの不足に対し定着くさびを用いることにより、どんなに自由長の長いアンカーの場合でも容易に定着することが可能です。

作業信頼性の向上と
施工管理の容易性

KJSラムチェアーを利用することによって目視による緊張作業の確認並びに施工管理が容易となり、緊張作業についての信頼性が大幅に向上しました。



部材詳細

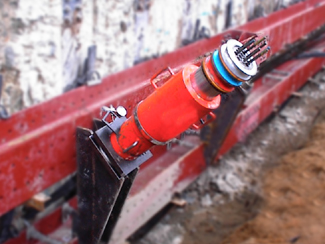

KJS緊張ジャッキ

KJS緊張ジャッキ

KJS緊張ジャッキは、アンカーヘッドのサイズによって4種類が用意されています。(使用に際しては必ずキャリブレーションを実施したものを使用して下さい。)

仕様についてはこちら

差動緊張装置(DPH)

DPH

DPH(=Differential Pulling Head)とは、複数地中に配置される耐荷体に均等な荷重を与えるための装置であり、緊張初期に生じる誤差を各緊張材がそれぞれ均一に取り込むように設計されています。

異なる緊張長さのテンドンの各耐荷体に均等な荷重を導入しなければ、正確な品質保証試験・定着は実現できません。そこで、KJS工法用ジャッキとDPHを組み合わせることで健全なアンカーを施工することを可能としました。

これにより緊張作業における荷重誤差を許容できる値にすることができます。

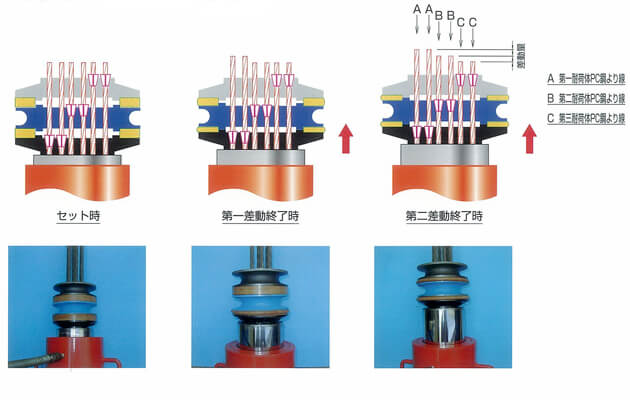

DPH 使用プロセス図

*DPH使用の際は、KJSジャッキセット時の無荷重時にチェラストリングに変形を起こすような力を加えないようご注意下さい。



施工プロセス

セパレートジャッキのセッティング

アンカーヘッド取り付け

アンカーヘッドを取り付けます。KJSくさびのスプリングを痛めない様に注意しながら、PCストランドにくさびを通します。後でシャッター板を装着する為に、くさびはアンカーヘッドの孔に入れません。次にインデックス板を取り付けます。このときインデックス板は、使用するアンカーヘッドと孔の配列が同じものを使用するよう注意してください。

定着ジャッキとメインジャッキの取り付け

セパレートジャッキにはジャッキチェアーが必要ありませんから、まず定着ジャッキをセットします。ジャッキの底面にアンカーヘッドのキャップボルトに噛み合う溝があるのでこれを噛み合わせます。

次にメインジャッキを重ねてセットします。定着ジャッキとメインジャッキはボルトでジョイントできるため、一度にセットしてもかまいません。

プリングヘッドの取り付け

DPHのプリングヘッドを取り付けます。アンカーヘッド及び、インデックス板で使用した孔の配列と同じ孔を使用します。メッキくさびは必ずKJS工法用の物を使用します。

シャッター板の挿入

わずかな荷重で緊張し、定着くさびが十分浮き上がったところでシャッター板を差し込み、セッティング完了です。



KJSジャッキ性能表

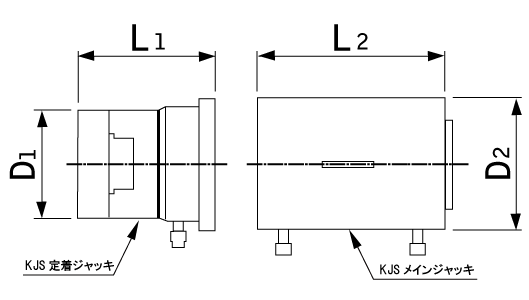

ジャッキ寸法

60トンジャッキ (J5-4まで)

ジャッキタイプ KJS60-180 KJS60-200 KJS60-250 KJS60-300
最大緊張荷重(kN) 600 600 600 600
最大ストローク(mm) 180 200 250 300
最大緊張力(Mpa) 63.7 63.7 63.7 63.7
緊張側受圧面積(mm^2)  9425 9425 9425 9425
全長(メイン)=L1+L2(mm) 578(316) 600(338) 647(385) 717(455)
最大直径 D2(Ømm) 164 164 164 164
センターホール径(Ømm) 55 55 55 55
重量(メイン)(kg) 60(38) 63(40) 67(44) 70(50)

100トンジャッキ (J5-7まで)

ジャッキタイプ KJS100-180 KJS100-200 KJS100-250 KJS100-500
最大緊張荷重(kN) 1000 1000 1000 1000
最大ストローク(mm) 180 200 250 500
最大緊張力(Mpa) 67.4 67.4 67.4 67.4
緊張側受圧面積(mm^2) 14844 14844 14844 14844
全長(メイン)=L1+L2(mm) 596(330) 615(349) 666(400) 946(680)
最大直径 D2(Ømm) 218 218 218 218
センターホール径(Ømm) 80 80 80 80
重量(メイン)(kg) 116(79) 122(85) 132(95) 177(140)

150・250トンジャッキ (J5-12・J6-12まで)

ジャッキタイプ KJS60-180 KJS60-200 KJS60-250 KJS60-300
最大緊張荷重(kN) 1500 1500 1500 2500
最大ストローク(mm) 200 250 500 250
最大緊張力(Mpa) 65.1 65.1 65.1 68.1
緊張側受圧面積(mm^2)  23032 23032 23032 36700
全長(メイン)=L1+L2(mm) 654(378) 706(430) 991(715) 825(495)
最大直径 D2(Ømm) 260 260 260 340
センターホール径(Ømm) 105 105 105 130
重量(メイン)(kg) 170(120) 185(135) 265(215) 425(340)

油圧ポンプ

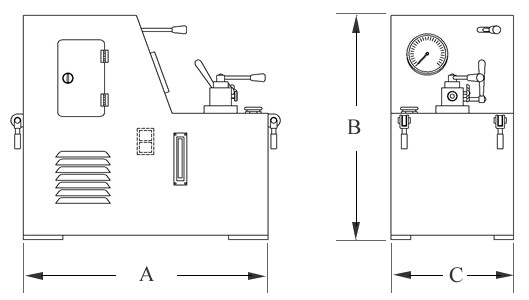

ポンプ寸法
形式 EPU-340 UP-450 P-80N
モーター定格出力(kw) 1.5 0.45 手動
吐出量(リットル/min) 低圧/高圧 1.2/4.7 高圧0.33
最高圧力(Mpa) 68(700) 68(700) 68(700)
重量(kg) 90 18 15
寸法 A×B×C(mm) 600×550×300 200×195×375 500×120×120
適応するKJSジャッキ すべて 60トン迄 60トン迄
